Système d'axes pour une mise à disposition optimisée des outils
La répétabilité et la stabilité à long terme sont des exigences fondamentales pour un changeur d'outils. Les fraiseuses et les machines d'électroérosion d'OPS-INGERSOLL Funkenerosion GmbH reposent également sur ce principe. C'est pourquoi le spécialiste des machines-outils de Burbach mise sur les systèmes d'axes de HIWIN GmbH dans les fraiseuses de la série HIGH SPEED EAGLE V5 et V9.

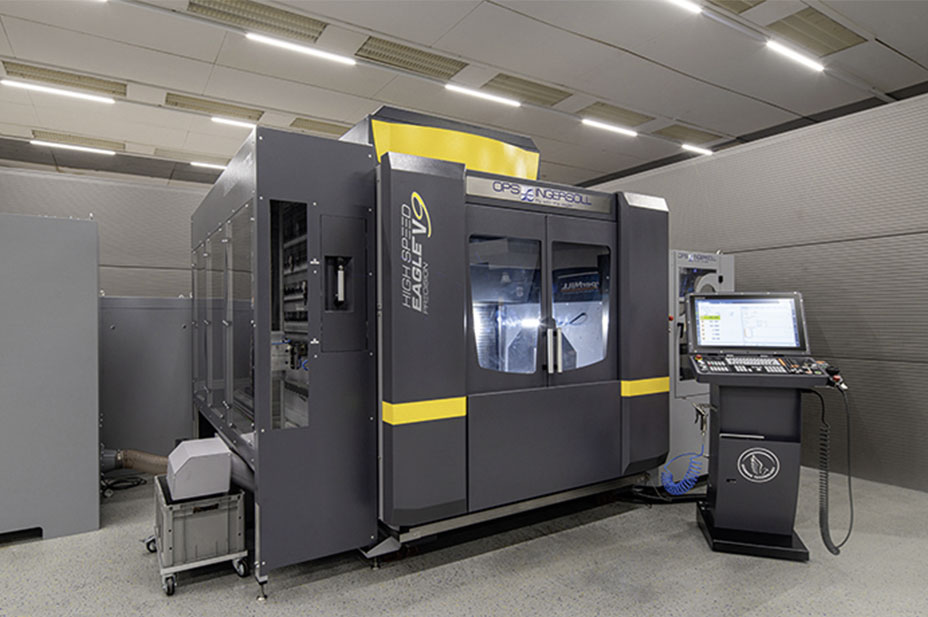

Usinages 4 axes, usinages 5 axes, usinages d'arbres - les fraiseuses d'OPS-INGERSOLL permettent de nombreuses variantes d'usinage multi-axes. Le magasin d'outils Multitool est utilisé en option. « Dans une fraiseuse, l'accent n'est pas vraiment mis sur le changeur d'outils », explique Michael Gräfe, responsable de la construction chez OPS-INGERSOLL. "Celui-ci doit néanmoins fonctionner de manière fiable, nécessiter le moins d'entretien possible et garantir une grande sécurité des processus. On attend tout simplement d'un changeur d'outils qu'il dure toute la vie de la machine ».

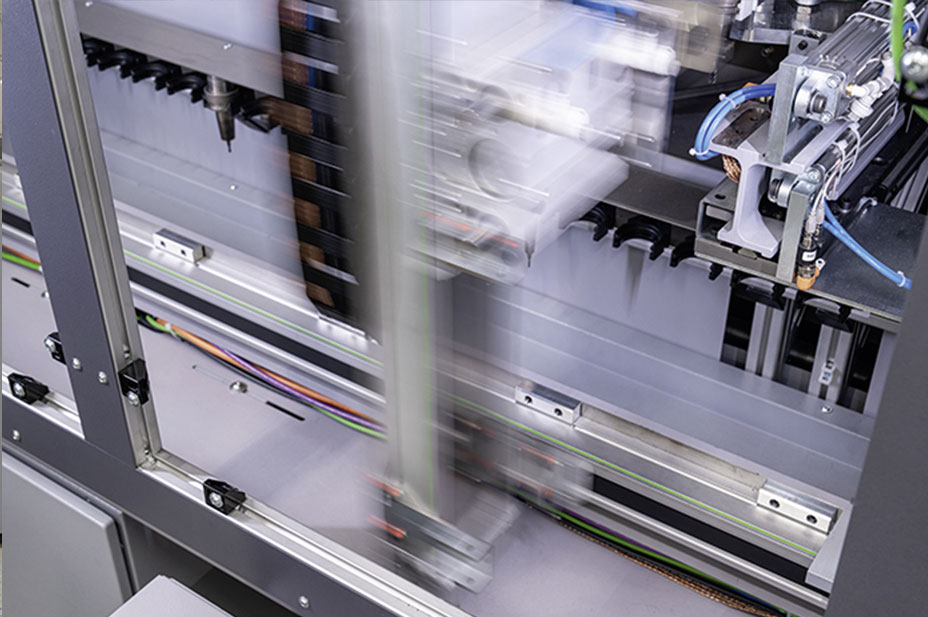

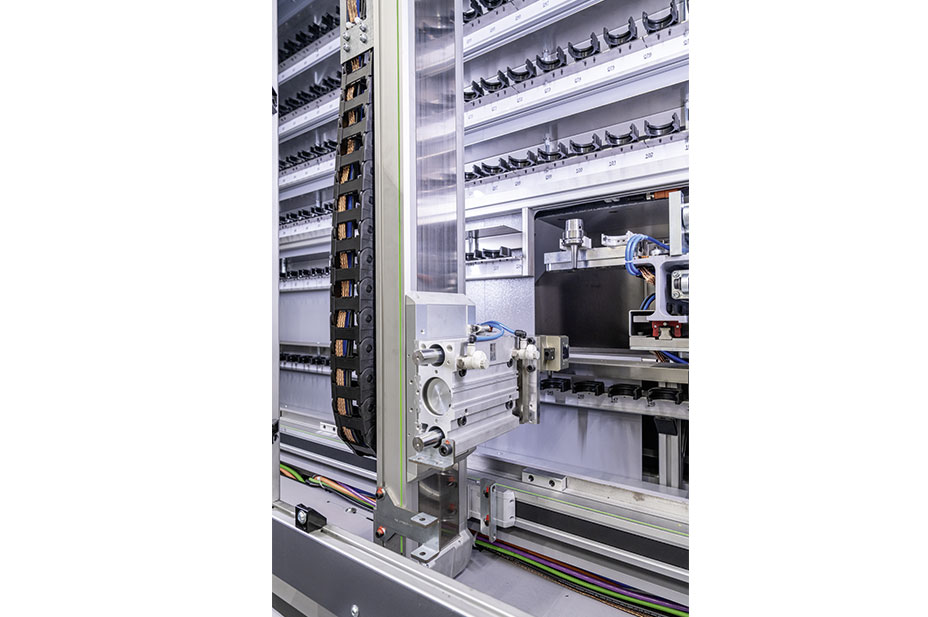

Le MultiTool tient à disposition, au choix, 100 ou 150 outils pour l'usinage, qui doivent être automatisés selon le processus d'usinage et prêts à être utilisés dans des temps de changement très courts. Et c'est là qu'intervient un Portique bidimensionnel HS22 de HIWIN GmbH : l'unité flexible pour le positionnement dans les directions X et Y sert d'axe d'alimentation et se charge en outre de l'emmagasinage et du déstockage des outillages. Composé d'un Axe double HD en direction X et d'une Table linéaire HT en direction Y, tous deux entraînés par une courroie crantée, le système d'axes assure la précision de répétition nécessaire. Le changeur d'outils fonctionne avec un chargement du magasin assisté par la commande. Le Portique bidimensionnel HIWIN transporte l'outillage nécessaire de manière hautement dynamique d'un emplacement de magasin à l'emplacement d'insertion. L'identification de l'outil se fait ici au moyen d'un lecteur QR. Les saisies manuelles sur la commande de la machine et donc les sources d'erreur possibles sont supprimées, ce qui assure une sécurité supplémentaire du processus.
Les axes linéaires avec des éléments roulants de haute qualité ont été décisifs
La conception initiale du changeur d'outils prévoyait des axes avec guidage par glissement. Mais les premiers tests ont montré que la précision de positionnement et la stabilité à long terme requises ne pouvaient pas être garanties à long terme avec ce type de guidage. « Il était donc clair que nous devions opter pour des axes avec des éléments roulants de haute qualité », rapporte Michael Gräfe. "En outre, l'espace de montage constituait bien sûr aussi un défi. Grâce à la densité de puissance élevée des axes HIWIN, nous avons pu choisir une taille plus petite tout en conservant la puissance requise ». s utilisateurs sont flexibles dans la configuration des systèmes d'axes HIWIN : à partir d'une course librement sélectionnable par pas de quelques millimètres, une multitude d'options sont également disponibles, par exemple des chaînes porte câbles, des capteurs fin de course ainsi qu'une adaptation de l'entraînement, y compris la boîte de vitesses, adaptée à chaque type de moteur.
Le spécialiste des techniques de mouvement propose ainsi des systèmes complets d'un seul tenant. Pour la sélection des produits, HIWIN met gratuitement à disposition sur son site Internet des outils de conception et des configurateurs de produits. « L'interaction entre les outils en ligne et les conseillers personnels est excellente », explique Michael Gräfe. "Nous avons déjà travaillé de manière intensive avec les programmes de conception et les configurateurs sur le site web et, pour la conception finale, nous avons été en contact direct avec notre service interne et externe compétent, ce qui nous permet de travailler encore volontiers avec des personnes. Les délais de livraison courts nous ont finalement convaincus ».
Conclusion : Avec le MultiTool 100/150, OPS-INGERSOLL met à la disposition de ses clients un changeur d'outils puissant et peu encombrant dans ses fraiseuses. L'utilisation du système à deux axes de HIWIN garantit à cet égard une Précision constante sur toute la durée de fonctionnement. Les deux partenaires se tournent déjà vers l'avenir : « La grande évolutivité des systèmes d'axes et la bonne collaboration sont convaincantes. Cela mènera certainement à d'autres projets ultérieurs », conclut Michael Gräfe.
