HIWIN-Linearachsen mit Zahnriemenantrieb ermöglichen hohe Verfahrgeschwindigkeiten und lange Verfahrwege. Durch einen in Millimeterschritten frei wählbaren Hub sowie eine Vielzahl von Optionen (beispielsweise Stahl-Abdeckband, Endschalter, Wegmesssystem und zusätzliche Schlitten in verschiedenen Größen) können die Achsen individuell an die jeweiligen Applikationsanforderungen angepasst werden.

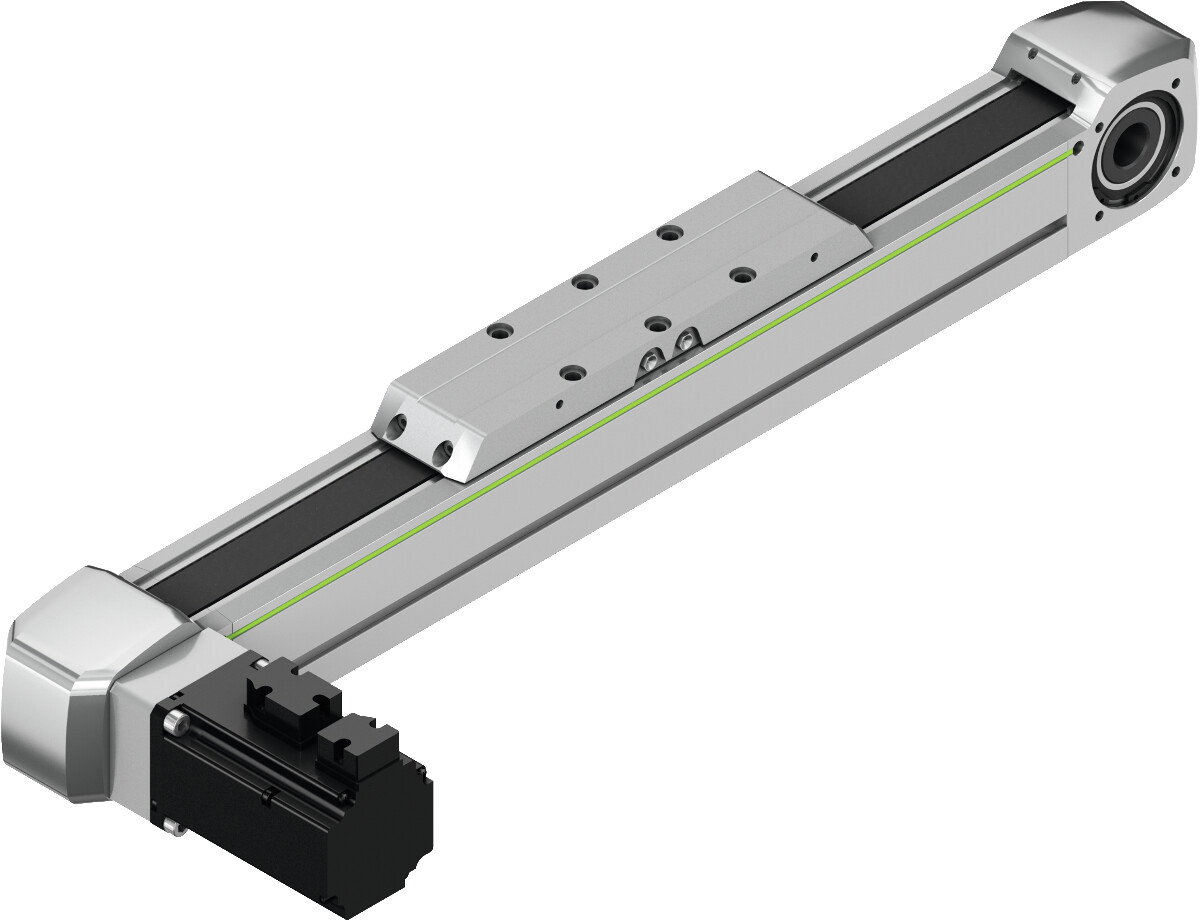

HM-B

Die Linearachse mit Zahnriemenantrieb ist ein kompaktes, flexibel einsetzbares Positioniermodul. Sie eignet sich speziell für Anwendungen, bei denen hohe Dynamik und Geschwindigkeiten gefordert sind. Zudem ermöglicht die Linearachse HM-B große Verfahrwege.

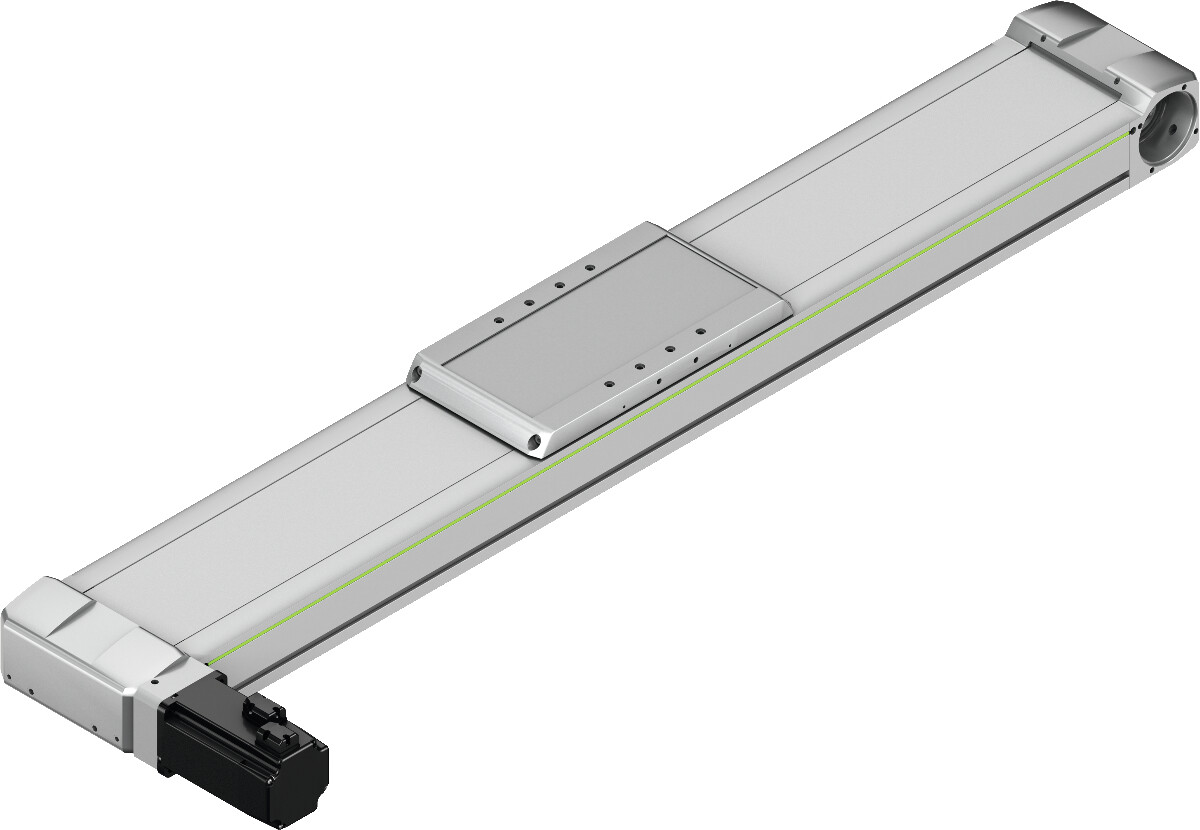

HT-B

Die Lineartische mit Zahnriemenantrieb sind flexibel einsetzbare Positioniermodule mit integrierter Doppelführung. Sie eignen sich speziell für Anwendungen, bei denen hohe Dynamik und hohe Geschwindigkeiten gefordert sind. Zudem können mit den Lineartischen HT-B große Verfahrwege realisiert werden.
HB-B

Brückenachsen mit Zahnriemenantrieb sind mit einem geschlossenen Aluminiumprofil und außenliegender HIWIN-Doppelführung in O-Anordnung ausgestattet. Dadurch sind die Brückenachsen besonders torsionssteif und für höchste Momentenbelastbarkeiten ausgelegt. Die flexibel einsetzbaren Positioniermodule eignen sich durch den Zahnriemenantrieb speziell für Anwendungen, bei denen hohe Vorschubkräfte und hohe Geschwindigkeiten gefordert sind.

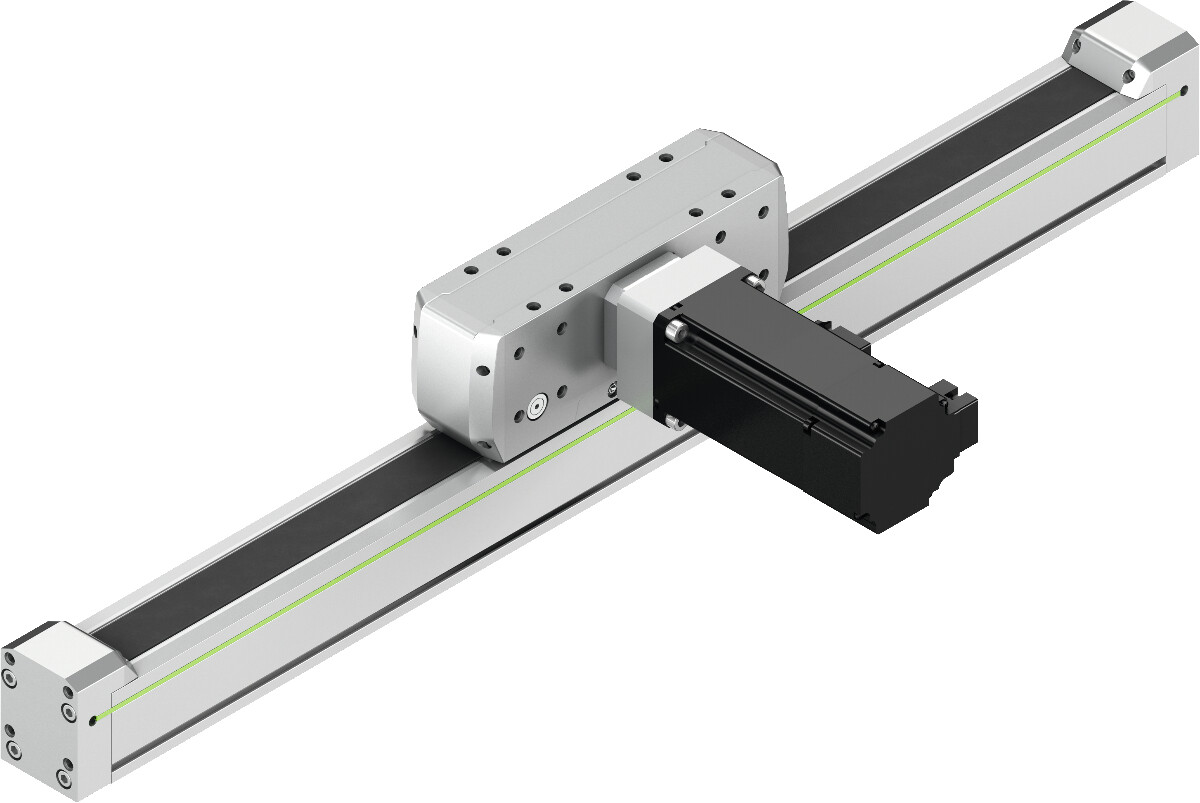

HC-B

Die Auslegerachsen mit Zahnriemenantrieb sind flexible einsetzbare Lineareinheiten, bei denen der Antriebsblock ortsfest ist, während sich der leichte Ausleger bewegt. Sie eignen sich speziell für Vertikalanwendungen, bei denen hohe Dynamik und hohe Geschwindigkeiten gefordert sind.

15 Produkte

Typ	Achsprofil	Profilbreite	Antriebsart	Max. Hub	v_max	a_max	F_{x_max}	Wiederholgenauigkeit
HM040B111	Aluminium	40	Zahnriemen	3000	5	30	300	± 0,05
HM060B155	Aluminium	60	Zahnriemen	5700	5	30	882	± 0,05
HM080B190	Aluminium	80	Zahnriemen	5500	5	30	1253	± 0,05
HM120B288	Aluminium	120	Zahnriemen	5500	5	30	4000	± 0,05
HT100B105	Aluminium	100	Zahnriemen	5600	5	30	813	± 0,05
HT150B155	Aluminium	150	Zahnriemen	5550	5	30	1300	± 0,05
HT200B184	Aluminium	200	Zahnriemen	5500	5	30	3000	± 0,05
HT250B208	Aluminium	250	Zahnriemen	5500	5	30	4500	± 0,05
HB250B392	Aluminium	250	Zahnriemen	5280	5	30	5775	± 0,05
HC025B081	Aluminium	25	Zahnriemen	300	5	30	240	± 0,05
HC040B123	Aluminium	40	Zahnriemen	500	5	30	404	± 0,05
HC060B170	Aluminium	60	Zahnriemen	800	5	30	983	± 0,05
HC080B200	Aluminium	80	Zahnriemen	1200	5	30	1310	± 0,05
HC100B280	Aluminium	100	Zahnriemen	1800	5	30	2667	± 0,05
HC150B288	Aluminium	150	Zahnriemen	2000	5	30	4000	± 0,05
